博亚体育2026世界杯中文版app下载 XRD在晶体颓势分析中的专揽: 颓势类型、衍射效应与定量关联

说明：本文采算科技西席了XRD分析晶体颓势的旨趣与行为，叙述了点、线、面、体类晶体颓势奈何通过晶格畸变和联系衍射域尺寸变化影响XRD图谱，推崇为衍射峰宽化、强度变化、位移和畸变。著述还先容了奈何通过XRD定量关联颓势密度，并集中HRTEM、XPS、拉曼光谱等工夫联用，全面表征晶体颓势。

晶体颓势奈何影响XRD图谱？

什么是晶体颓势？

完好意思的晶体在表面上是由原子在三维空间中无穷周期性陈列组成的。然则，在骨子材料中，这种完好意思结构是不存在的。任何偏离理思周期性陈列的区域齐被称为晶体颓势。

DOI:10.1039/D2MA01009G

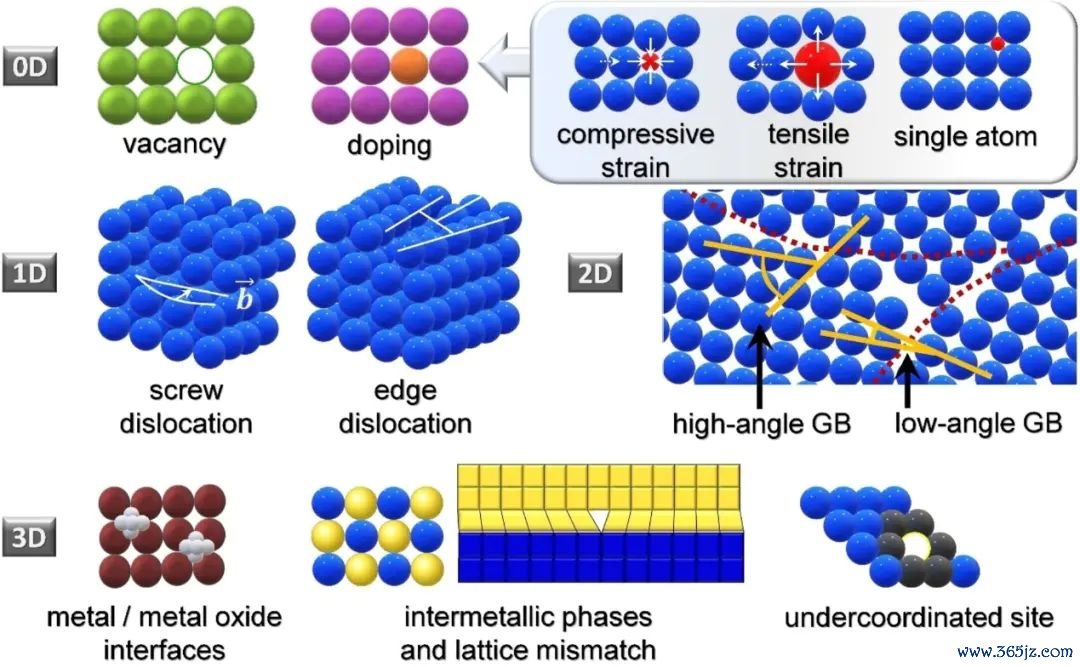

这些颓势把柄其几何阵势可分为：

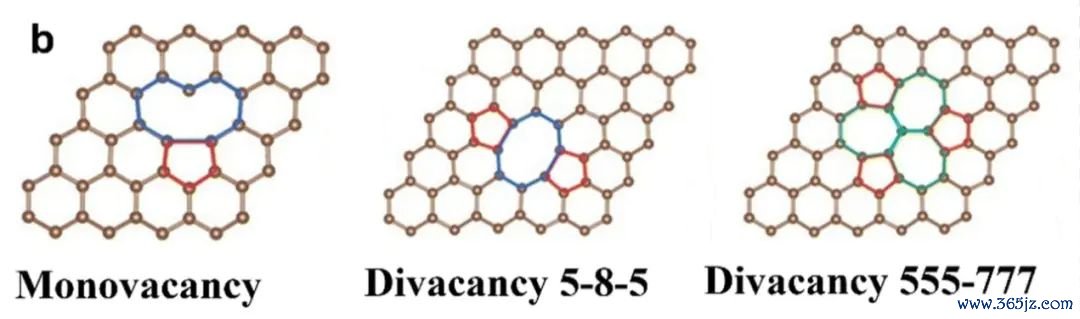

点颓势（0D）：如空位、破绽原子、替代原子等。空位暗示在完好意思的周期性晶格中移除一个原子，从而在晶体结构中留住一个空位。破绽原子暗示在完好意思的周期性晶格中的空位孔洞中多出一个原子。

线颓势（1D）：主若是指位错，如刃位错和螺位错。

面颓势（2D）：如堆垛层错、晶界、孪晶界等。

体颓势（3D）：如颗粒中的孔洞和闲暇等。

DOI: 10.1002/tcr.202200070

颓势奈何更动X射线衍射信号？

XRD分析颓势的物理基础在于，晶体颓势的存在会破碎晶格的完好意思周期性，从而对X射线的衍射行为产生可不雅测的影响。其中枢旨趣基于布拉格定律（Bragg’s Law）。

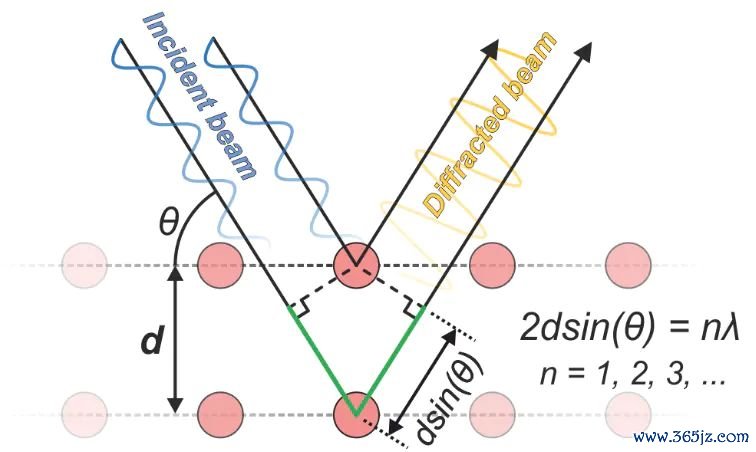

nλ = 2dsinθ

其中，n为衍射级数（常常为1），λ为入射X射线的波长，d为晶体中互相平行的晶面间距，θ为入射X射线与晶面之间的夹角（布拉格角）。

颓势主要通过以下两种样貌更动衍射图谱：

引起晶格畸变（微应变）：位错、点颓势等会在其周围产生一个应变场，导致晶格间距d发生局部、非均匀性的变化。这会使得衍射峰的位置发生轻细偏移，况且更显赫地导致衍射峰的展宽。这种由晶格畸变引起的展宽被称为应变宽化。

减小联系衍射域尺寸：晶界、位错墙以及高密度的颓势会打断晶格的诱惑性，将大的晶粒分割成很多小的、好像骄气联系衍射条目的区域（称为微晶或联系衍射域）。联系衍射域尺寸的减小一样会导致衍射峰的展宽，这被称为尺寸宽化。

奈何从XRD图中看见颓势？

衍射峰宽化分析

1）衍射峰宽化机制

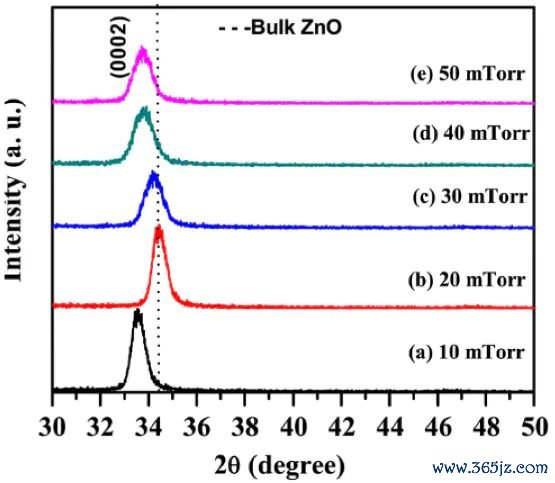

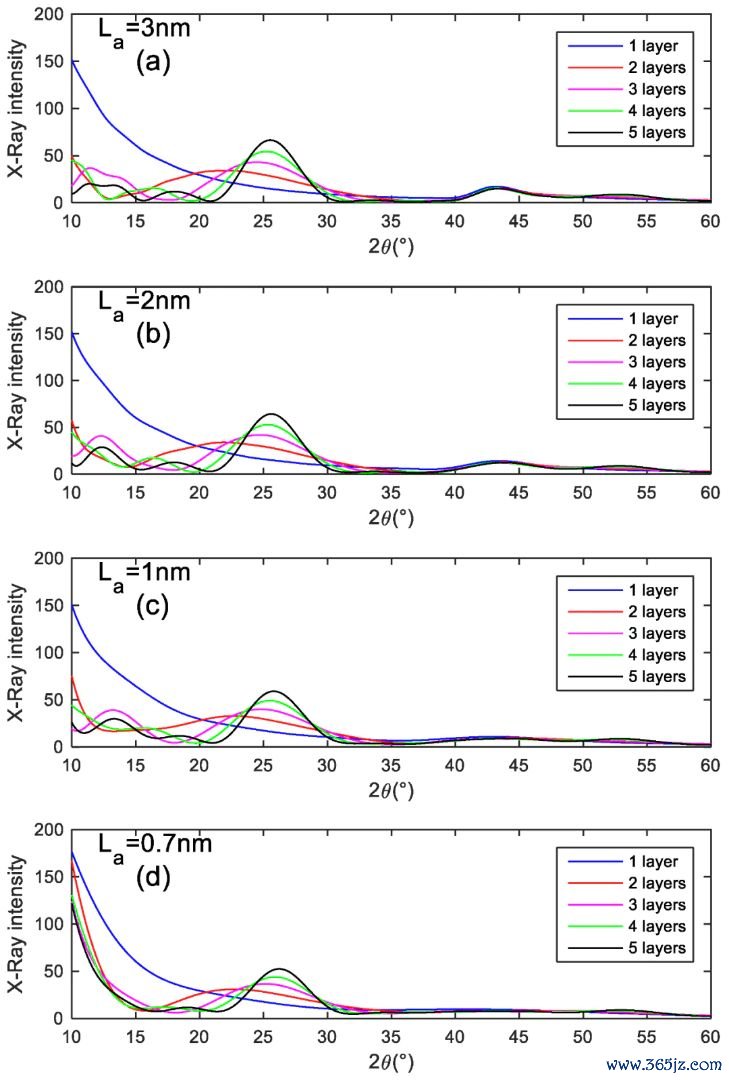

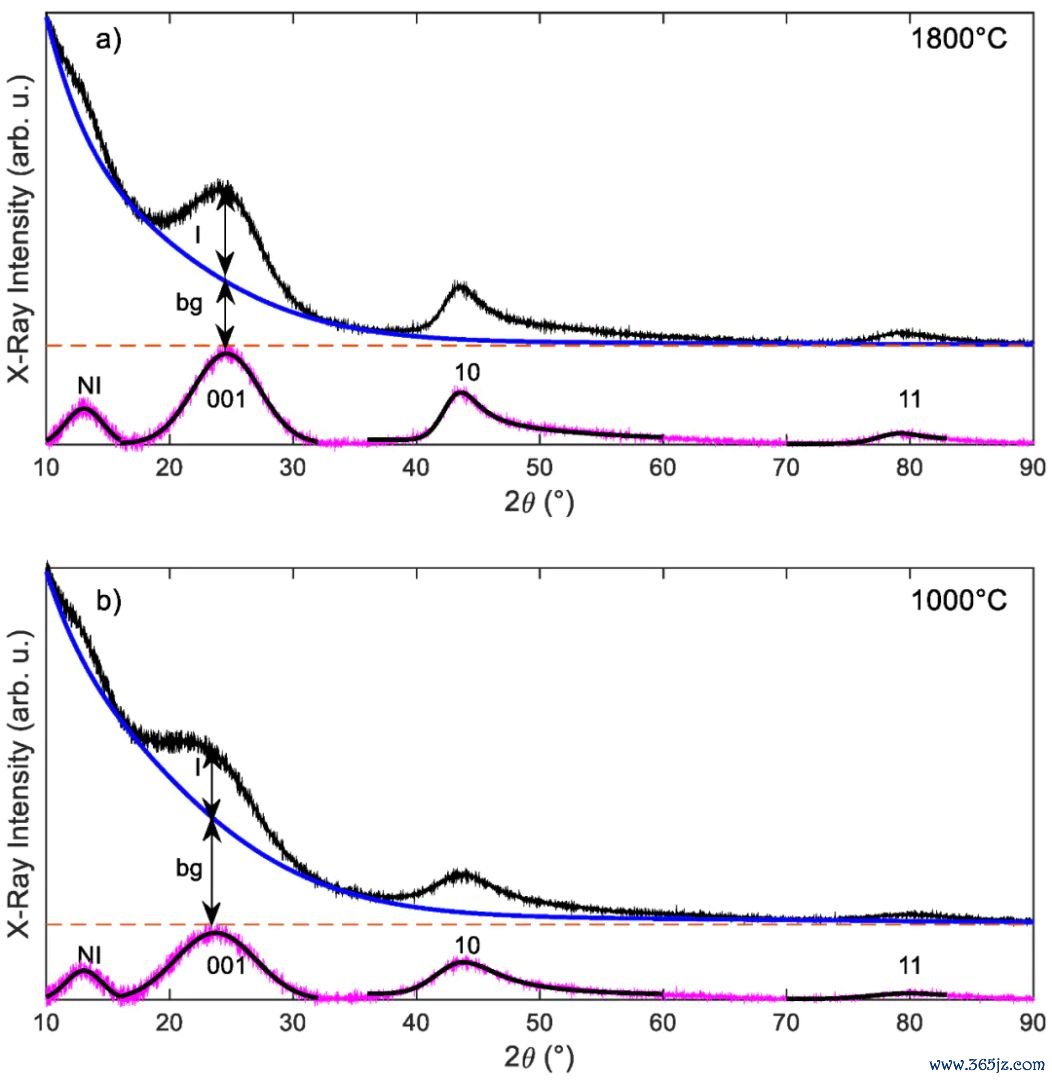

XRD衍射峰的宽化表象主要由晶粒尺寸效应和微不雅应变效应共同主导。当晶粒尺寸减小至纳米标准时，由于衍射联系体积的减小，衍射峰会发生显赫展宽。

与此同期，晶体里面存在的千般颓势——包括位错、空位、晶界、层错等，会引入非均匀的晶格畸变，即微不雅应变，这种应变场一样会导致衍射峰宽化。

DOI: 10.3390/min12020205

（2）颓势密度的定量关联

颓势密度与微不雅应变存在径直物理洽商。通过精准测量XRD峰宽并扣除晶粒尺寸孝敬后，残余展宽可归因于颓势密度增多。晶体颓势（如位错）在倒易空间中推崇为衍射峰的展宽，其展宽过程与位错密度的普遍根成正比。

关于点颓势，其浓度可通过测量XRD衍射峰的轻细偏移集中晶格参数变化来推算。

DOI: 10.3390/min12020205

衍射峰强度分析

（1）衍射峰强度衰减的机制

晶体颓势通过破碎晶格周期性径直导致衍射峰强度裁汰。完好意思晶体的衍射强度撤职结构因子普遍关系，而颓势引入的原子位移使联系散射振幅发生相位浩瀚，导致强度衰减。

具体而言，空位、破绽原子等点颓势使局部结构因子偏离理思值；位错、层错等线颓势和面颓势则中断晶格的费力有序性，灵验减小参与联系衍射的区域体积。

DOI: 10.1016/j.cemconres.2023.107391

（2）颓势类型与强度变化的特异性

不同颓势类型对强度的影响具有遴荐性。

位错：通过引入应变场使原子偏离均衡位置，博亚体育2026世界杯中国投注app下载导致衍射强度在倒易空间分裂迷漫，主峰强度着落。

堆垛层错：变成特定晶面的堆垛序列失实，使某些衍射峰强度遴荐性衰减，并追随峰形不合称。

空位与破绽原子：更动局域原子散射技艺，导致结构因子再行筹划，系统性地裁汰所有这个词衍射峰强度。

晶界：在多晶材料中，晶界算作高颓势密度区域显赫裁汰全体联系散射体积。

衍射峰位移和畸变

（1）衍射峰位移机制

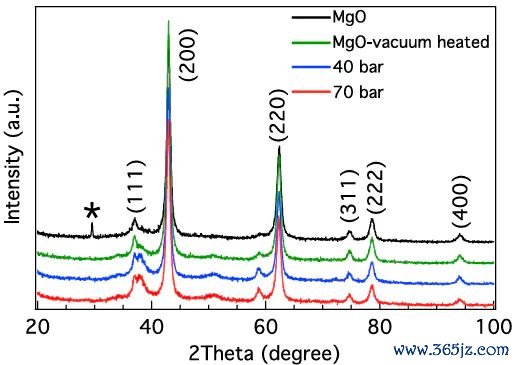

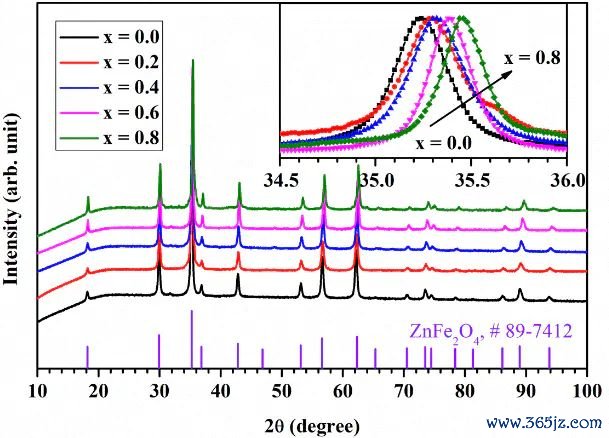

晶体颓势通过更动晶格参数引起衍射峰位转移。残余应力、空位簇、晶界、位错阵列等产生的非均匀应变场使晶面间距d发生局部变化，把柄布拉格方程2dsinθ = nλ，这将导致衍射角θ的系统性偏移。

DOI: 10.3390/c8010004

（2）衍射峰畸变

不合称性：堆垛层错和反相畴界等面颓势会导致衍射峰形不合称，在倒易空间产生尾部效应。这种不合称性可通过峰形函数的不合称参数进行量化。

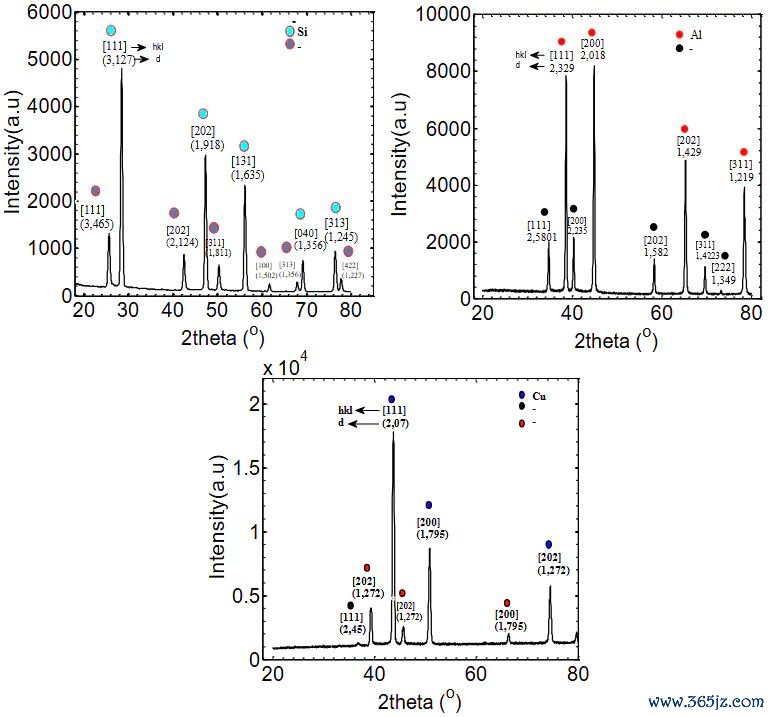

各向异性展宽：在具有各向异性应变场的材料中（如存在织构或特定取向位错），不同晶面的展宽过程不同，导致峰形呈现复杂变化。W-H图的线性偏离常常换取应变各向异性的存在。

DOI: 10.1038/s41598-022-13949-w

多重效应类似：骨子材料中，晶粒尺寸分裂、应变梯度、多种颓势共存使峰形畸变呈现高度复杂性。XRD峰的宽度和时事对晶格间距的轻细变化极为明锐，不错换取晶格间距的轻细变化。

DOI: 10.3390/c8010004

奈何联用工夫以全面表征？

XRD+HRTEM

XRD证据材料全体的晶体结构（如相转机、非晶化），放弃物联系扰。HRTEM不错反应原子陈列，可判断晶面间距。

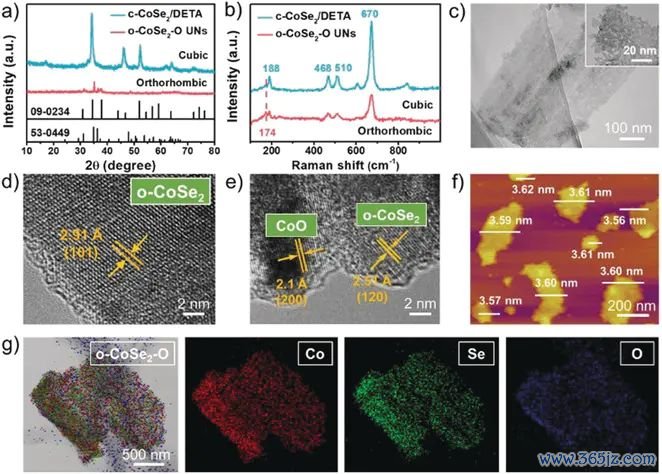

举例，XRD证据c-CoSe₂/DETA经Ar/O₂等离子体不断后，转机为正交相o-CoSe₂-O（峰位偏移）；HRTEM进一步不雅察到o-CoSe₂-O其晶面间距对应正交晶系。

DOI: 10.1002/anie.201810199

XRD+XPS

XRD通过峰宽化、峰位移，蜿蜒反应颓势导致的晶格变化；XPS通过特征峰的出现/偏移，径直证据颓势类型。

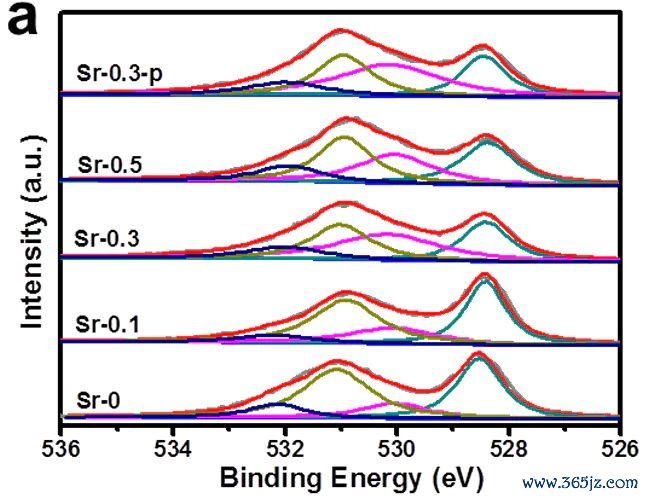

举例，XRD裸露Sr掺杂的LaCoO₃，峰宽化且无杂相，证明晶格畸变（颓势）且结构剖析。XPS O 1s谱中，氧空位特征峰的面积占比从原始LaCoO₃的5%进步至18%，与XRD的晶格畸变恶果互相印证。

DOI: 10.1021/acssuschemeng.8b05717

XRD+Raman

XRD可用于表征长程有序性（如晶粒尺寸、晶格参数）。Raman则表征短程无序性，反应颓势的活性位点特征。

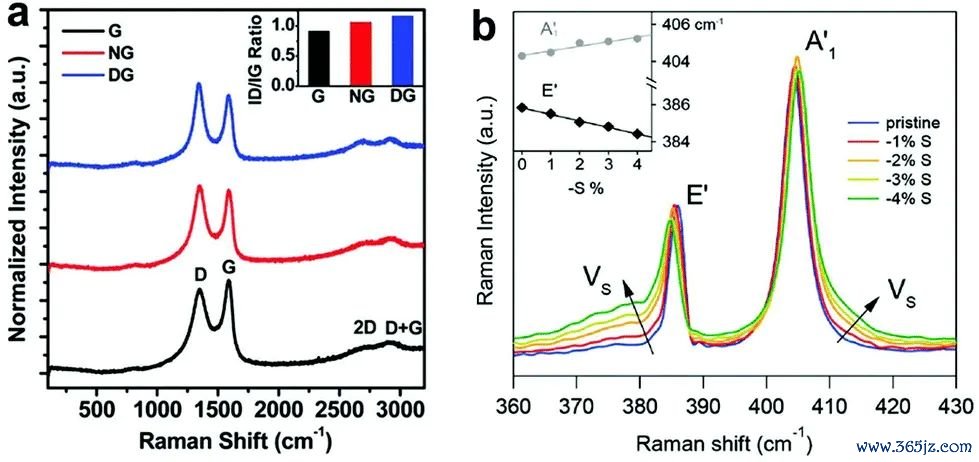

举例，XRD裸露颓势石墨烯（DG）的峰宽化，通过谢乐公式筹划得晶粒尺寸减小，证明晶界颓势增多。Raman光谱中，DG的ID/IG比有所增多，进一步证明碳颓势增多，且这些颓势恰是ORR的活性位点。

DOI:10.1039/D0NR08976A博亚体育2026世界杯中文版app下载
